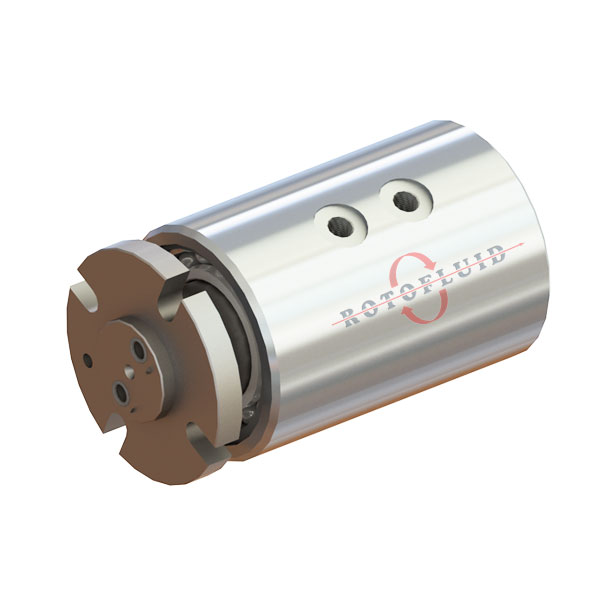

20 Series Rotary Joints
Medium: Air, Hydraulic, Vacuum
Port Size: 1/8″ (DN06) – 3/4″ (DN20)
Port #: 2-4 Ports Standard
-Self supported design
-Radial hose connections on housing as standard
-Axial / Radial shaft outlets
-Steel, stainless, brass, aluminium material alternatives
-Hard chrome plating on sealing surfaces
-Special models for special applications
Max. Pressure: 12bar (170 psi) Max. Temperature: 120ºC (250ºF) Max. Speed: 3,000 RPM (3,000 minˉ¹) Do not work with max. pressure at max. speed.

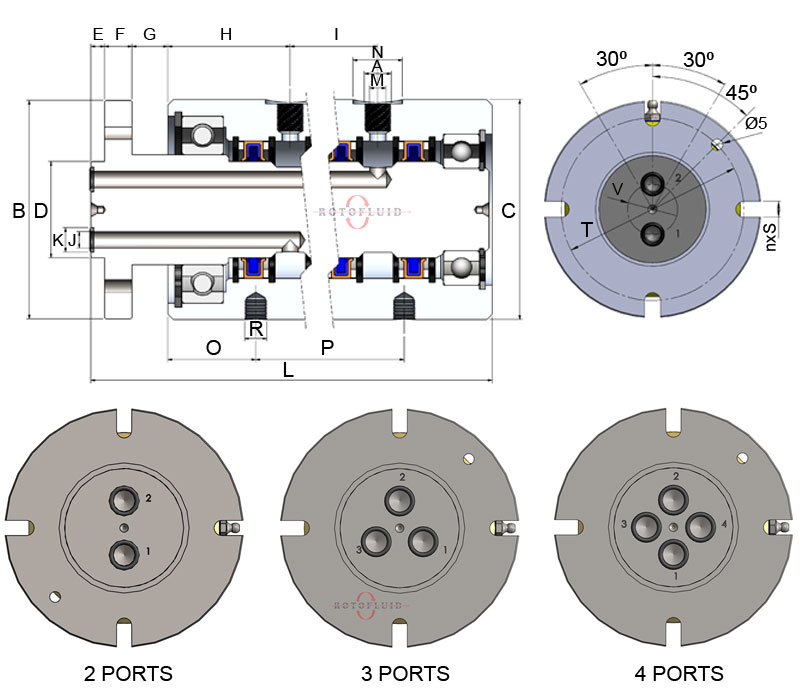

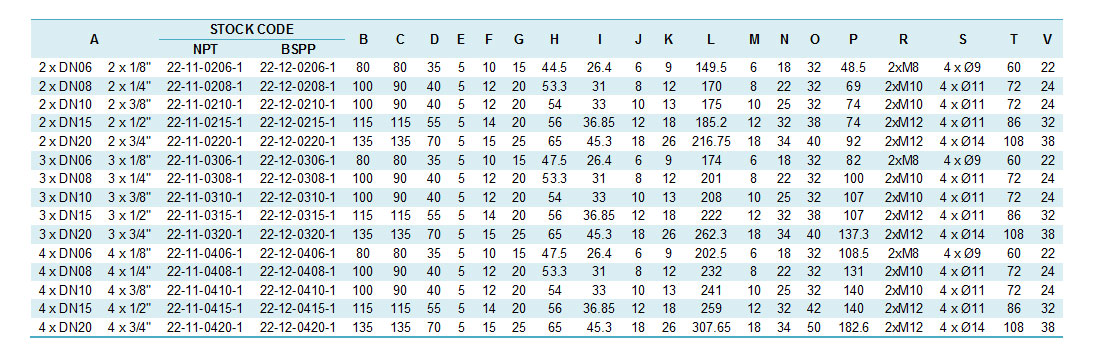

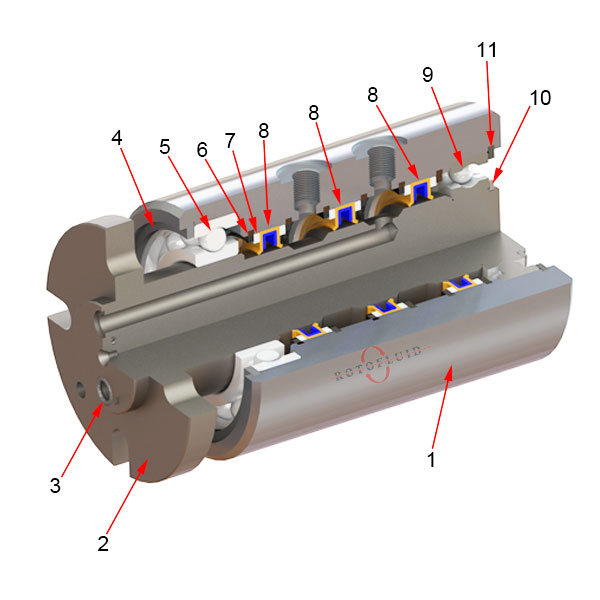

NO
PART NAME
1
HOUSING
2
SHAFT
3
FLANGE O-RING
4
INT. RETAINING RING
5
FRONT BALL BEARING
6
INT. RETAINING RING
NO
PART NAME
7
SPACER
8
SEAL RING
9
REAR BALL BEARING
10
EXT. RETAINING RING
11
INT. RETAINING RING
