400 SERİSİ

400 Serisi Döner Bağlantı Elemanları

Akışkan: Su, Buhar, Kızgın Yağ, Pnömatik, Vakum

Ölçü: 1/4″ (DN08) – 2″ (DN50)

– Kendinden destekli tasarım

– Tek ve çift hatlı modeller

– Gövde üzerinde radyal-90º hortum bağlantıları

– Dengelenmiş sızdırmazlık çifti

– Kolay ve hızlı yedek parça değişimi

– Düşük su kalitesinde güvenli kullanım imkanı

– Dövme pirinç gövde

– Paslanmaz çelik iç yapı

– Gövde üzerinde sızma delikleri

Opsiyonlar:

– Dişli sızma delikleri

– Nikel kaplı gövde

– Paslanmaz rulmanlar

– Özel uygulamalar için firmamıza danışınız




Warning: sizeof(): Parameter must be an array or an object that implements Countable in /home/rotoflui/public_html/wp-content/themes/betheme/woocommerce/single-product/meta.php on line 26
Açıklama

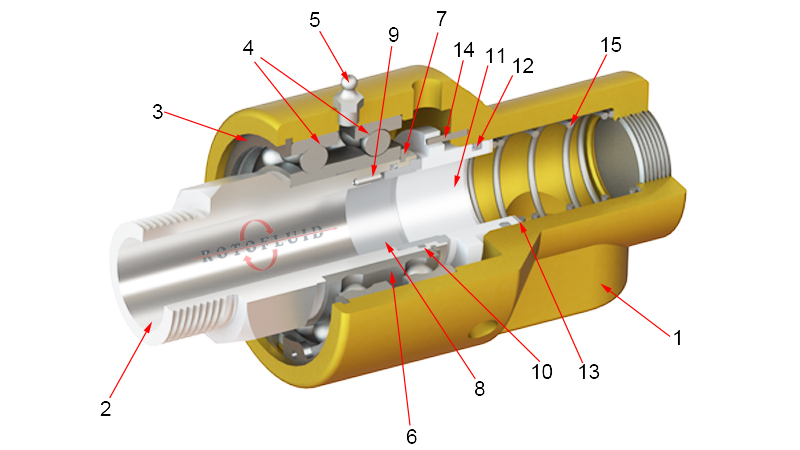

WEB-ROTOFLUID-ROTARY JOINT-400-CUTAWAY

NO PARÇA ADI
1 GÖVDE
2 ŞAFT
3 GÖVDE SEGMANI
4 RULMAN
5 YAĞDANLIK
6 PUL
7 ŞAFT SEGMANI
8 SIZDIRMAZLIK ELEMANI

NO PARÇA ADI
9 PİM
10 SIZDIRMAZLIK O-RİNGİ
11 SABİT SIZDIRMAZLIK ELEMANI
12 SABİT SIZDIRMAZLIK O-RİNGİ
13 PUL
14 PİM
15 YAY
16 YAĞ ATICI

Maks. Su Basıncı: 50 bar (750 psi)

Maks. Su Sıcaklığı: 160ºC (320ºF)

Maks. Buhar Basıncı: 1 bar  (14 psi)

Maks. Buhar Sıcaklığı: 120ºC (250ºF)

Maks. Kızgın Yağ Basıncı: 7 bar  (100 psi)

Maks. Kızgın Yağ Sıcaklığı: 160ºC (320ºF)

Maks. Devir (1/4″-3/4″):  3,500 RPM  (3,500 minˉ¹)

                            (1″):  3,000 RPM  (3,000 minˉ¹)

           (1 1/4″ – 1 1/2″):  2,500 RPM  (2,500 minˉ¹)

                             (2″):  750 RPM  (750 minˉ¹)

Aynı anda maks. devir ve maks. basınçta çalışılmamalıdır.

400 SERİSİ DÖNER BAĞLANTI ELEMANLARI - TEK HATLI

WEB-ROTOFLUID-ROTARY JOINT-400-DIM-SINGLE

WEB-ROTOFLUID-ROTARY JOINT-400-DIM-1

400 SERİSİ DÖNER BAĞLANTI ELEMANLARI - ÇİFT HATLI-S TİP

WEB-ROTOFLUID-ROTARY JOINT-400-DIM-DUAL S

WEB-ROTOFLUID-ROTARY JOINT-400-DIM-2

400 SERİSİ DÖNER BAĞLANTI ELEMANLARI - ÇİFT HATLI-RSP TİP

WEB-ROTOFLUID-ROTARY JOINT-400-DIM-DUAL RSP

WEB-ROTOFLUID-ROTARY JOINT-400-DIM-3
