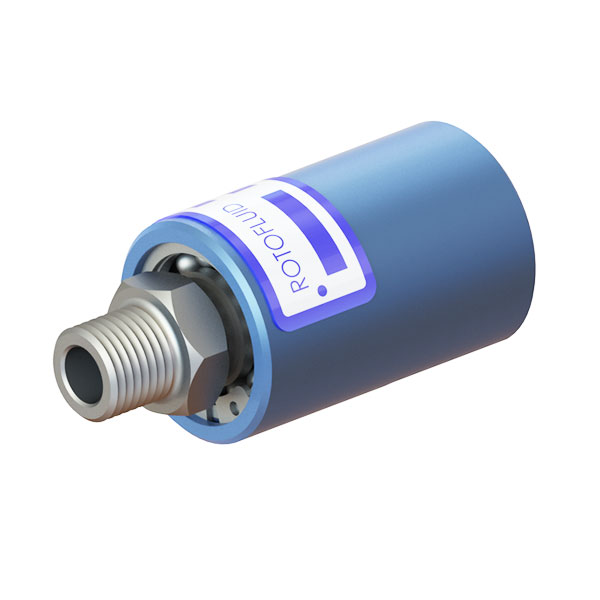

100 Series Rotary Joints
Medium: Pneumatic, Vacuum, Hydraulics
Size: 1/8″ (DN06) – 1 1/2″ (DN40)
– Self supported rotary joint
– Single flow joint
– Radial housing connection standard
– Straight models upon request
– Aluminium housing & steel shaft standard
– Stainless shaft upon request
– Low torque
– Light weight design
– Consult factory for special applications
Max. Air Pressure: 10 bar (150 psi) Max. Vacuum: 7 kPA (2″ Hg) Max. Hydraulic Pressure: 70 bar (1,050 psi) Max. Temperature: 120ºC (250ºF) Max. Speed: 3,500 RPM (3,500 minˉ¹) Max.hydraulic pressure decreases with increasing speed. Do not work with max. pressure at max. speed.

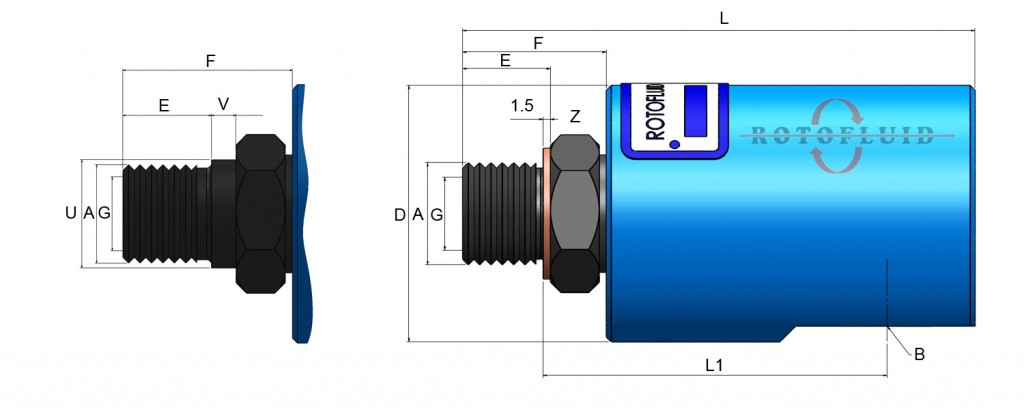

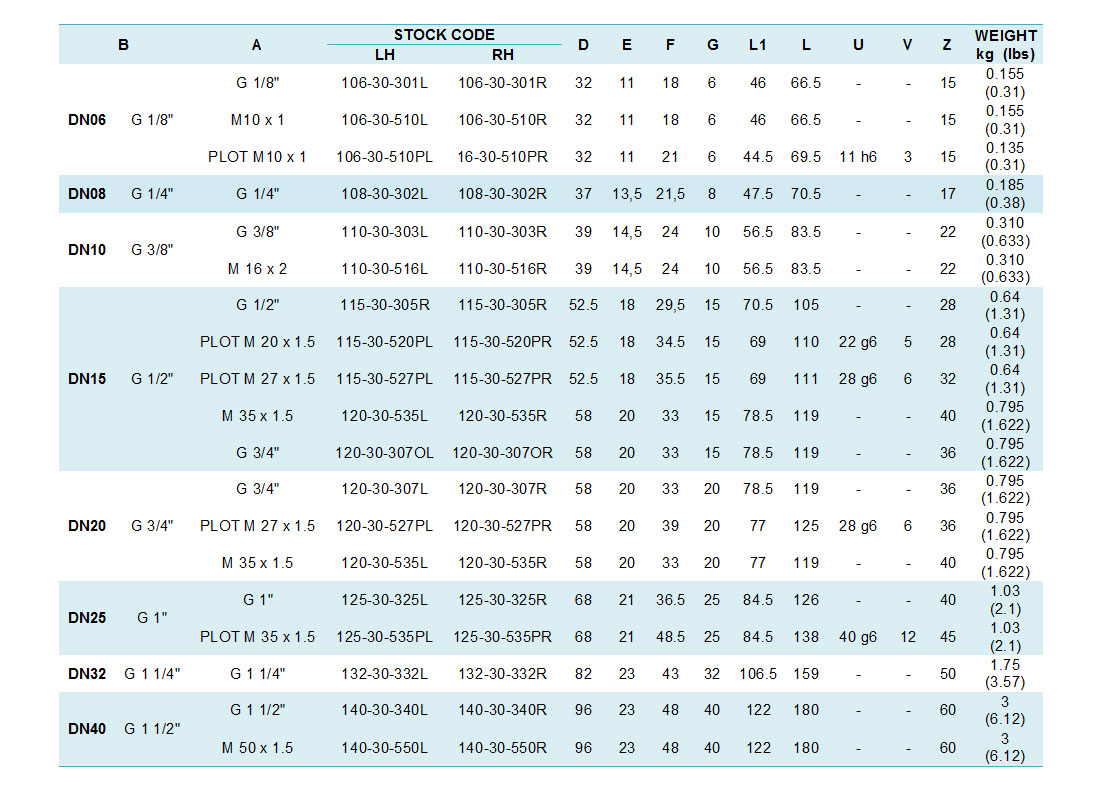

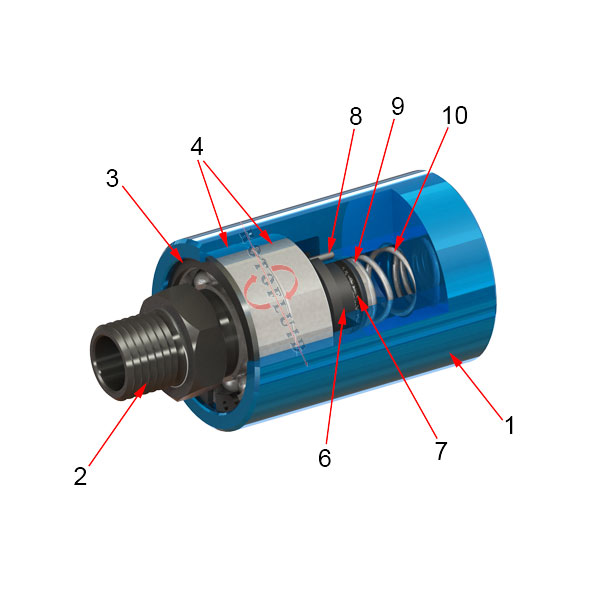

NO
PART NAME
1
HOUSING
2
SHAFT
3
INT. RETAINING RING
4
BALL BEARING
5
EXT. RETAINING RING
NO
PART NAME
6
SEAL RING
7
O-RING
8
PIM
9
SPACER
10
SPRING
